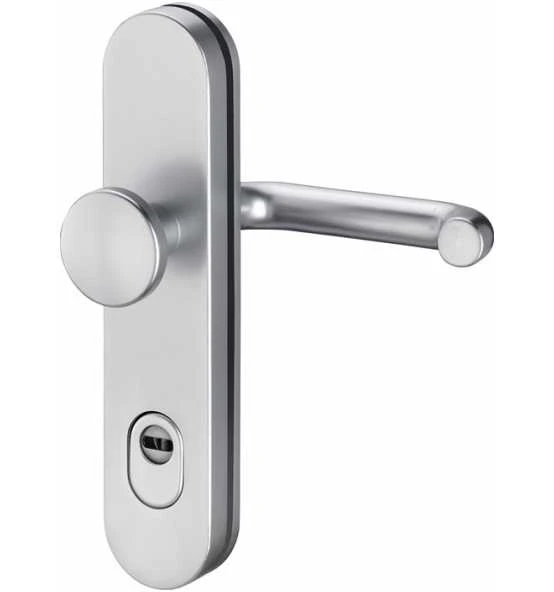

EDI Schutzgarnitur Logo 8755/0792 VA EST 92mm 65-75mm

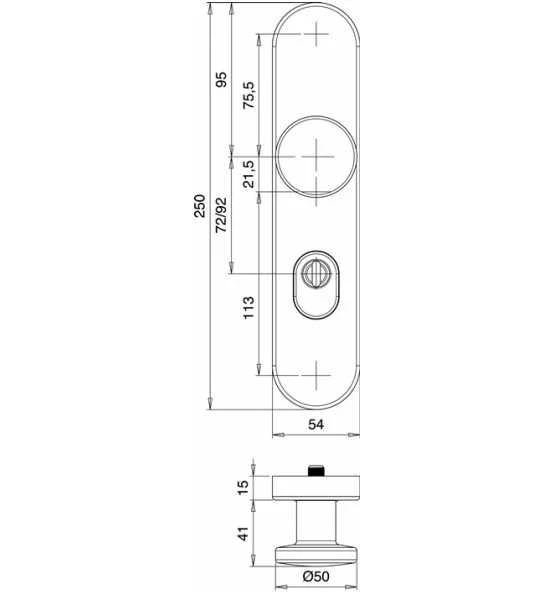

Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet · Stärke Innenschild = 8 mm · Drücker-Lagerung: lose · Drückertyp und -stärke: 103 mit Ø 22 mm, bzw. bei Alu 8 mm VKT = 104 mit Ø 18 mm · Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 = K2 (gekröpft), bzw. Modell …/0772 und …/0792 = K7 (gerade) · Stütznocken: M6, Ø 10 mm anbohrgeschützt · Verschraubung: 3-fach M6, verdeckt · Anbohrschutz beim Außenschild · Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde · mit Zylinderabdeckung : federnd gelagert für 12 – 17 mm Überstand · DIN links / rechts · Widerstandsklasse ES1 Weitere technische Eigenschaften: · Breite: 54mm · Länge: 250mm · Abdeckung: mit Zylinderabdeckung · Schildstärke: 15 mm · Farb-Nr.: EST
